BirdBlocker BB-TopGuard – Système anti-perchoir pour panneaux solaires

BirdBlocker BB-TopGuard est un système anti-perchoir pour panneaux solaires conçu pour empêcher les oiseaux de se poser durablement sur le bord supérieur des modules photovoltaïques. En évitant que ce bord ne devienne un point de repos habituel pour les pigeons, goélands, corbeaux et autres oiseaux, il contribue à réduire les fientes susceptibles de tomber sur la surface des panneaux.

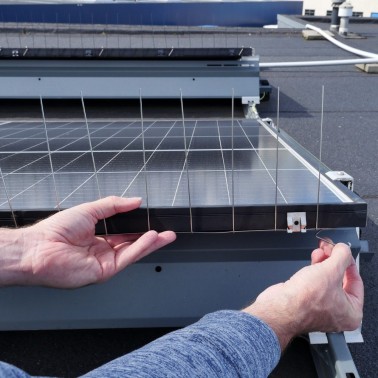

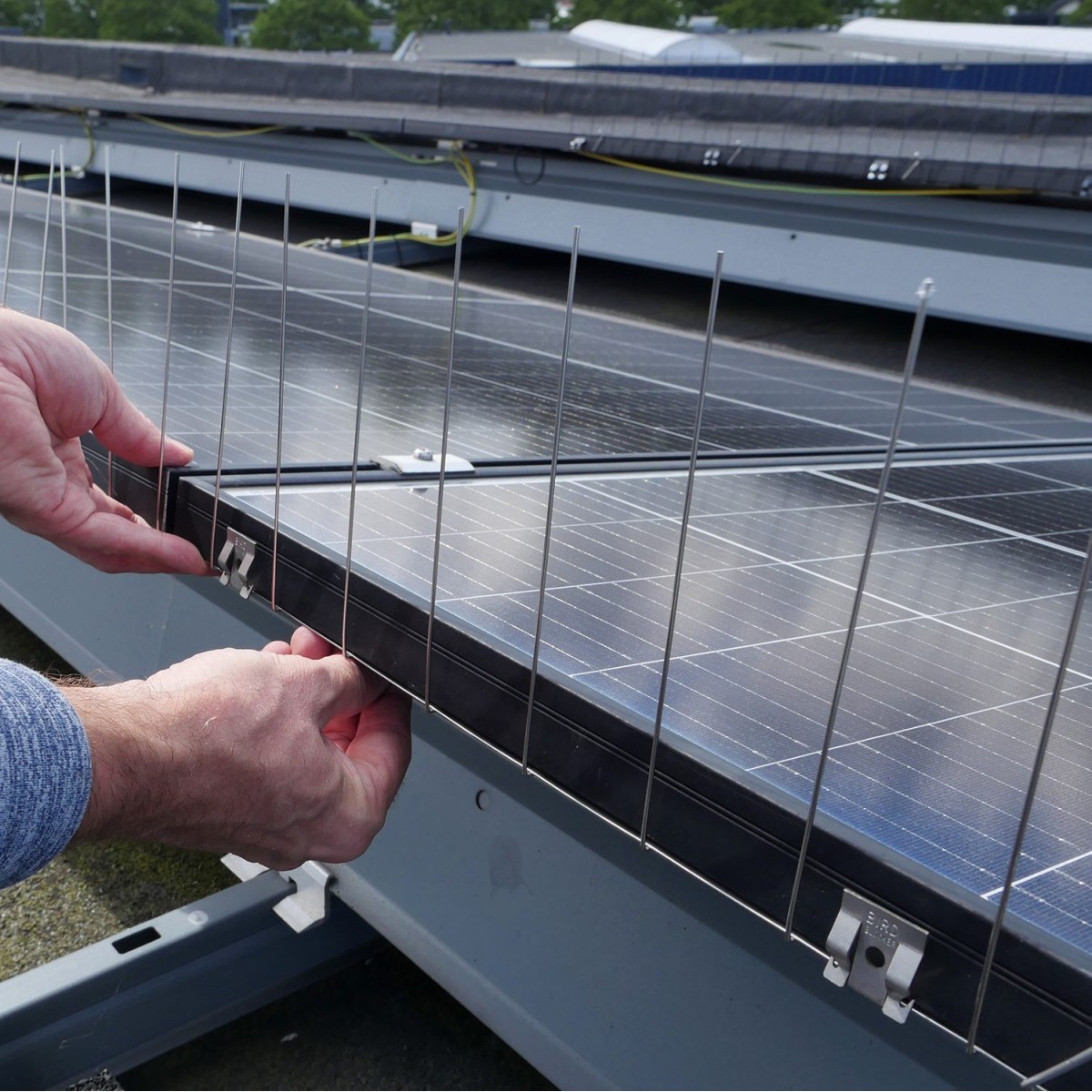

BB-TopGuard est particulièrement adapté aux installations photovoltaïques sur toitures plates, aux parcs solaires au sol et aux installations photovoltaïques flottantes. Il se fixe directement sur le cadre du panneau à l'aide de clips, sans percer ni modifier le module.

Chaque boîte contient 30 mètres de BB-TopGuard, sous forme d'éléments de 1 mètre. Les clips de fixation sont vendus séparément.

Le produit est disponible en deux versions : Standard et Double. Avant de choisir, il est important de comprendre ce que protège chaque version et comment sont disposés les panneaux de votre installation.

BB-TopGuard Standard et Double : quelle différence ?

• BB-TopGuard Standard : équipé de tiges verticales, il protège directement le bord supérieur du panneau sur lequel il est installé. Il est utilisé sur les installations comportant des rangées orientées vers le sud et dans certaines configurations Est-Ouest.
• BB-TopGuard Double : il reprend les mêmes tiges verticales et ajoute des tiges inclinées de 10 cm de longueur qui se prolongent vers l'espace situé entre deux rangées de panneaux opposées. Il est utilisé dans certaines configurations Est-Ouest.

Important : BB-TopGuard Double ne protège pas à lui seul le bord du panneau situé en face. Sur une installation Est-Ouest, chacun des deux bords supérieurs opposés doit être équipé de son propre BB-TopGuard. L'écartement entre les deux bords détermine s'il faut installer Standard ou Double de chaque côté.

BB-TopGuard Standard ou Double : comment choisir la bonne version ?

Installations orientées vers le sud

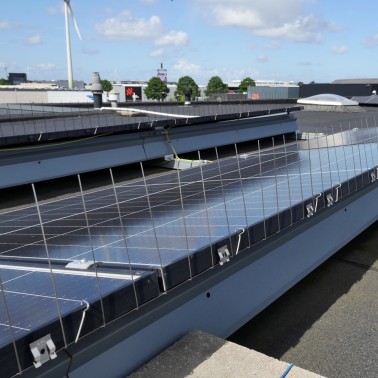

Sur une installation en toiture plate orientée vers le sud, les différentes rangées de panneaux sont inclinées dans la même direction.

Dans ce cas, on utilise BB-TopGuard Standard, installé le long du bord supérieur surélevé de chaque rangée que vous souhaitez protéger.

BB-TopGuard Standard est également la version prévue pour les parcs photovoltaïques au sol et les installations solaires flottantes.

Installations Est-Ouest avec rangées de panneaux opposées

Dans une configuration Est-Ouest, deux rangées de panneaux sont inclinées dans des directions opposées et leurs bords supérieurs se font face.

Pour choisir la bonne combinaison, mesurez l'écartement entre les deux bords supérieurs opposés, c'est-à-dire l'espace libre entre les bords des panneaux eux-mêmes, et non la distance entre les structures ou entre les rangées complètes.

Standard + Standard, Double + Standard et Double + Double ne sont pas des kits. Ces indications précisent quelle version de BB-TopGuard doit être installée sur chacun des deux bords opposés. Les boîtes Standard et Double sont vendues séparément.

Que protège exactement BB-TopGuard Double ?

BB-TopGuard Double protège directement, grâce à ses tiges verticales, le bord du panneau sur lequel il est installé. Il comporte également des tiges inclinées de 10 cm de longueur qui se prolongent vers l'espace situé entre les deux rangées opposées.

Ces tiges supplémentaires contribuent à protéger l'espace entre les rangées, mais elles ne remplacent pas la protection nécessaire sur le bord du panneau situé en face. Ce second bord doit donc lui aussi être équipé d'un BB-TopGuard Standard ou Double, selon l'écartement entre les deux bords.

Que contient votre achat ?

• 30 mètres de la version BB-TopGuard sélectionnée : Standard ou Double.
• Chaque élément mesure 1 mètre de longueur.
• Fabrication en acier inoxydable.
• Les clips de fixation ne sont pas inclus et doivent être achetés séparément.
• Sur les installations Est-Ouest, il peut être nécessaire d'acheter des boîtes des deux versions.

Quelle quantité de BB-TopGuard vous faut-il ?

La quantité nécessaire se calcule en fonction du nombre total de mètres linéaires de bord supérieur à protéger.

Installation orientée vers le sud

Additionnez la longueur des bords supérieurs de toutes les rangées sur lesquelles vous allez installer BB-TopGuard Standard.

Chaque boîte contenant 30 mètres, divisez le nombre total de mètres linéaires par 30 et arrondissez toujours au nombre entier de boîtes supérieur.

Installation Est-Ouest

Dans une configuration Est-Ouest, vous devez calculer les deux bords opposés. En fonction de leur écartement, déterminez ensuite si chacun nécessite Standard ou Double, puis calculez séparément le nombre de boîtes nécessaire pour chaque version.

Exemple : si vous avez deux bords opposés de 30 mètres chacun, séparés par un espace de 10 cm :

• premier bord : 30 m de Double ;
• second bord : 30 m de Standard ;
• achat nécessaire : 1 boîte de BB-TopGuard Double + 1 boîte de BB-TopGuard Standard, auxquels il faut ajouter les clips de fixation correspondants.

Si vous avez un doute sur le calcul, vous pouvez nous envoyer des photos ou un plan de l'installation, la longueur des rangées et, pour les systèmes Est-Ouest, l'écartement entre les bords supérieurs opposés.

Combien de clips faut-il pour installer BB-TopGuard ?

Les clips de fixation sont vendus séparément. À titre indicatif, prévoyez environ 8 clips par mètre linéaire de BB-TopGuard.

Chaque sachet contient 50 clips, ce qui permet de couvrir environ 6 mètres linéaires.

La quantité exacte peut varier selon le type de cadre, la disposition des modules et les conditions spécifiques de l'installation.

Sur les installations solaires flottantes, une densité de clips plus élevée est recommandée afin de tenir compte des charges dues au vent et des mouvements de la plateforme. Pour ce type de projet, nous vous recommandons d'étudier l'installation avant de calculer le nombre de fixations nécessaire.

Quels clips faut-il pour BB-TopGuard ?

Le clip adapté dépend de la conception et des dimensions du cadre du panneau solaire. Les clips sont proposés comme accessoires séparés afin que vous puissiez choisir exactement le modèle compatible avec vos modules.

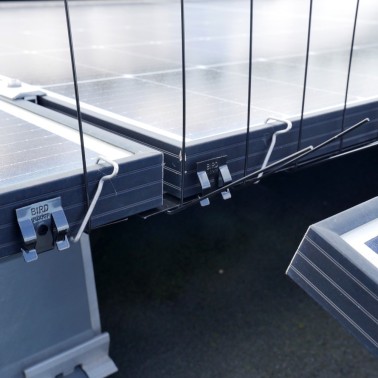

Cadres à aile plate – Flat Flange

Les panneaux solaires dotés d'un cadre traditionnel avec une aile plate utilisent les clips spécifiques BB-TopGuard.

Pour choisir la bonne version, vérifiez :

• W : profondeur de l'aile. Les clips disponibles conviennent aux profondeurs comprises entre 20 et 35 mm.
• H : hauteur du cadre. Des versions existent pour les cadres de 30–35 mm et de 36–41 mm de hauteur.

Ces dimensions figurent généralement sur la fiche technique du panneau photovoltaïque.

Cadres Box Design

Certains panneaux solaires récents utilisent un profilé fermé de type Box Design, notamment sur les petits côtés du module. Dans ce cas, les BB-BoxClip correspondants peuvent être utilisés.

Pour choisir le bon clip, vérifiez la hauteur et la largeur du profil du cadre :

• 8–13 mm ou 14–18 mm : largeur du profil.
• 30 mm ou 35 mm : hauteur du profil.

Il existe donc quatre combinaisons courantes :

• 30 mm de hauteur × 8–13 mm de largeur ;
• 35 mm de hauteur × 8–13 mm de largeur ;
• 30 mm de hauteur × 14–18 mm de largeur ;
• 35 mm de hauteur × 14–18 mm de largeur.

BB-TopGuard peut normalement être installé sans difficulté particulière sur les cadres Box Design présentant une largeur de profil de 14–18 mm. L'installation est également possible sur les profils de 8–13 mm, même si le montage peut être plus serré.

Si vous ne savez pas quel clip choisir, envoyez-nous la fiche technique de votre panneau solaire. Le dessin ou la coupe du cadre nous permettra généralement d'identifier la fixation adaptée.

Comment fonctionne BB-TopGuard ?

BB-TopGuard crée une barrière physique anti-perchoir le long du bord supérieur du panneau solaire. Les tiges rendent plus difficile pour les oiseaux de trouver un point d'appui stable sur lequel se poser et rester.

En réduisant le perchage à cet endroit, BB-TopGuard contribue à limiter l'une des sources habituelles de fientes sur les panneaux solaires.

Le système ne nécessite ni électricité, ni sons, ni pièces mobiles.

BB-TopGuard Standard

Chaque élément mesure 100 cm de longueur et comporte des tiges verticales de 17 cm mesurés à partir du point de fixation.

La hauteur réelle dépassant au-dessus de la surface du panneau sera légèrement inférieure à 17 cm, selon l'épaisseur du module.

BB-TopGuard Double

Il comporte également des tiges verticales de 17 cm et ajoute des tiges transversales inclinées de 10 cm de longueur.

Les 10 cm correspondent à la longueur de la tige inclinée et ne doivent pas être interprétés comme une portée horizontale exacte de 10 cm.

Quel problème BB-TopGuard aide-t-il à résoudre ?

Les oiseaux utilisent fréquemment le point le plus élevé d'une rangée de panneaux solaires comme perchoir habituel. Depuis cet emplacement, leurs fientes peuvent tomber et se répandre sur la surface des modules photovoltaïques.

Sur les grandes installations solaires, ces salissures peuvent entraîner :

• des cycles de nettoyage plus fréquents ;
• des coûts de maintenance plus élevés ;
• une baisse des performances énergétiques ;
• un risque accru de points chauds ;
• une dégradation accélérée des cellules ;
• une réduction de la durée de vie de l'installation.

BB-TopGuard agit directement sur l'origine de ce problème en rendant physiquement plus difficile l'utilisation du bord surélevé des panneaux comme perchoir. Il ne doit toutefois pas être considéré comme un système éliminant toutes les fientes d'oiseaux de l'installation et ne remplace pas le nettoyage ni l'entretien habituels des modules.

Principaux avantages de BB-TopGuard

• Conçu spécifiquement pour les panneaux solaires : protège le bord supérieur utilisé par les oiseaux comme perchoir.
• Aide à réduire les fientes sur les modules : agit sur l'une de leurs sources possibles.
• Installation sans perçage : les clips se fixent directement sur le cadre du panneau.
• Versions Standard et Double : permettent d'adapter la protection aux configurations orientées sud et Est-Ouest.
• Système modulaire : éléments de 1 mètre fournis en boîtes de 30 mètres.
• Fabriqué en acier inoxydable.
• Solution évolutive : adaptée à la protection de plusieurs rangées sur de grandes installations photovoltaïques.

Où peut-on installer BB-TopGuard ?

Toitures plates orientées vers le sud

BB-TopGuard Standard est installé le long du bord supérieur surélevé des rangées de panneaux.

Toitures plates Est-Ouest

Standard et/ou Double sont utilisés en fonction de l'écartement entre les bords supérieurs opposés.

Parcs photovoltaïques au sol

BB-TopGuard Standard convient aux installations photovoltaïques au sol et peut être installé le long de plusieurs rangées de panneaux dans le cadre d'une protection anti-perchoir modulaire et évolutive.

Installations photovoltaïques flottantes

BB-TopGuard Standard peut également être utilisé sur les installations solaires flottantes. Une densité de clips plus élevée est recommandée en raison des charges dues au vent et des mouvements de la plateforme.

BB-TopGuard et BirdBlocker BB85, BB125 et BB200 : que protège chaque système ?

Ces systèmes répondent à deux problèmes différents autour des panneaux solaires.

BB-TopGuard est conçu pour empêcher les oiseaux de se poser sur le bord supérieur des panneaux solaires.

Les modèles BirdBlocker BB85, BB125 et BB200 sont conçus pour fermer l'espace situé entre les panneaux solaires et la toiture, afin d'empêcher les oiseaux d'accéder sous les modules pour s'abriter ou construire leurs nids.

• Oiseaux se posant sur le bord supérieur du panneau → BB-TopGuard.
• Oiseaux entrant ou nichant sous les panneaux → BirdBlocker BB85 / BB125 / BB200.

Avant de choisir votre produit, identifiez précisément l'endroit où se situe le problème.

Caractéristiques techniques de BB-TopGuard
